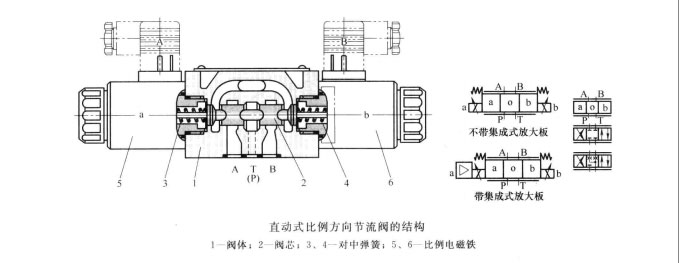

如圖所示為普通型直動式電液比例方向節(jié)流的結構原理,它主要由體1、比例電磁鐵5和6、芯2、對中彈簧3與4組成。當比例電磁鐵5a和6b不帶電時,對中彈簧3和4將控制閥芯2保持在中位:當比例電磁鐵6通電時,閥芯2左移,油口P與A通,B與T通,且通過芯與闊體形成的節(jié)流孔接通(閥口的開度與電磁鐵1的輸人電流成比例),節(jié)流特性為新進式。電磁鐵6失電,控制芯2被對中彈簧3重新推回中位。
當比例電磁鐵5通電時,P與B通,A與T通。
