在換向閥的圖形符號中,方框兩端的符號表示操縱閥芯換位機構的方式及定位、復位方式。換向閥可用不同的操作控制方式,改變閥芯與閥體孔之間的相對位置,實現換向(變換工作位置),常用的有電磁、液動、電液動、手動、機動、氣控等方式。

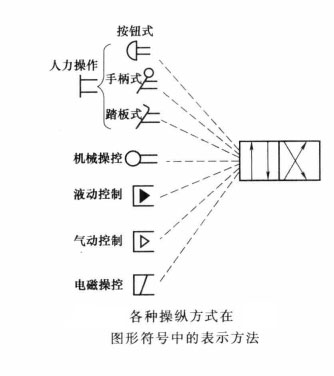

這些控制方式在圖形符號中的表達方式各有不同,但現在已越來越統所謂操控?fù)Q向閥換向的方法,是指靠什么力將閥芯從一個位置移動到另一個位置。目前移動閥芯常采用機械、電氣、液動、氣動或人力等多種方式。由手操作移動閥芯的方向閥稱為手動閥;由連接在執行機構上的凸輪壓下柱銷(柱銷加上柱銷的頂部裝有的滾輪)移動閥芯的方向閥稱為機動換向閥;此外還有用電磁鐵的吸力、壓力油移動閥芯的方向閥分別叫電磁換向閥和液動換向閥;用電磁換向國作先導閥控制液動換向閥(主閥)換向的組合閥叫電液動換向閥。這些操縱方式在圖形符號中的表示方法如圖所示。
