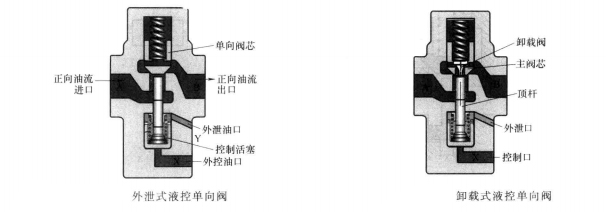

小泄式僅僅解決了反向流出油腔A背壓對小控制壓力的影響的問題,沒有解決因B腔壓力高使單向閥難以打開的問題。為此采用了圖所示的卸載式液控單向閥,它是在單向閥的主閥芯上又套裝了一小錐閥閥芯,當(dāng)需反向流動打開主閥芯時,控制活塞先只將這個小錐(御載閥芯)頂開一較小距離,B便與A連通,從B腔進(jìn)入的反向油流先通過打開的小閥孔流到A使B腔的壓力降下來,之后控制活塞可不費(fèi)很大的力便可將主閥芯全打開,讓油流反向通過。由于卸載閥芯承壓面積較小,即使B腔壓力較高,作用在小卸載閥芯上的力還是較小,這種分兩步開閥的方式,可大大降低反向開啟所需的控制壓力。
